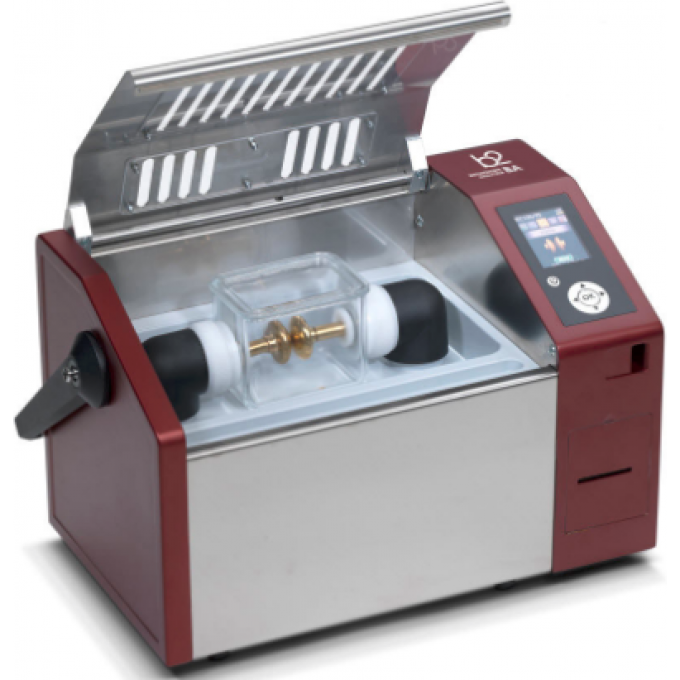

Портативный анализатор диэлектрических свойств трансформаторного масла B2 ELECTRONIC GMBH BA100 до 100 кВ 89C000005

Портативный анализатор диэлектрических свойств трансформаторного масла b2 electronic GmbH BA100 предназначен для автоматического измерения электрической прочности (на пробой) трансформаторных масел с выходным напряжением до 100 кВ. Устройство обеспечивает точные измерения с погрешностью ±1 кВ в диапазоне 0-100 кВ и разрешением 0.1 кВ. Скорость нарастания напряжения регулируется в пределах 0.5-10 кВ/с, с предустановленным значением 2 кВ/с для соответствия ГОСТ 6581-75.

Анализатор оснащен встроенной перезаряжаемой батареей 12В/7.2Ач и может работать от сети 85-264 В (47-63 Гц) или внешнего источника питания 12 В. Потребляемая мощность составляет 100 ВА. Время выключения подачи напряжения при пробое диэлектрика не превышает 5 мкс. Устройство также измеряет температуру масла в диапазоне 0-100 °C с разрешением 1 °C. Результаты измерений отображаются на цветном ЖК-дисплее 2.8 дюйма с поддержкой русского языка.

Программное обеспечение "BA 60 Control Center" для обработки и графического представления результатов измерений входит в комплект поставки. Связь с внешними устройствами осуществляется через Bluetooth. Прибор функционирует в диапазоне рабочих температур от -5°C до 45°C. Габаритные размеры анализатора составляют 430 x 280 x 250 мм, а вес — 19 кг.

Использование анализатора полностью автоматизировано: оператору требуется лишь залить пробу масла в ячейку, установить ее в прибор, выбрать процедуру тестирования (например, ГОСТ 6581-75) и запустить процесс. Установка самостоятельно проводит серию из 6 тестов с интервалами в 5 минут, перемешивая масло. По завершении процедуры на встроенный принтер выводятся или сохраняются в памяти все напряжения пробоя, средние значения, погрешности и вариация.
