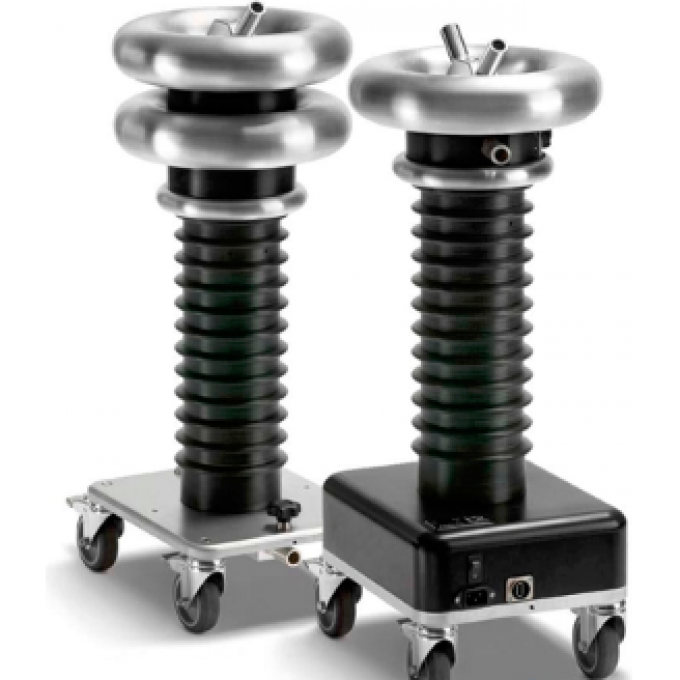

Система измерения частичных разрядов B2 ELECTRONIC GMBH PD120 для кабелей до 85 кВ 89C000036
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Система измерения частичных разрядов b2 electronic GmbH PD120 предназначена для диагностики высоковольтного оборудования, в частности кабелей с номинальным напряжением до 85 кВ. Устройство позволяет определять, измерять и локализовать места возникновения частичных разрядов (ЧР) в изоляции кабелей и муфтах. Измерение интенсивности ЧР производится в пКл и отображается на графике, обеспечивая непосредственную локализацию дефектов по всей длине кабеля, в кабельных муфтах или на концевых заделках.
Принцип действия измерителя основан на электрическом методе измерения характеристик ЧР с использованием конденсатора связи, детектора частичных разрядов и цифрового осциллографа. Импульсы ЧР после аналого-цифрового преобразования передаются по USB-интерфейсу на ПК для обработки данных и формирования протоколов. Локализация мест повреждений осуществляется методом рефлектометрии. Система работает с внешними источниками испытательного напряжения, такими как установки серии HVA (HVA28, HVA30, HVA60, HVA90), генерирующие напряжение инфранизкой частоты.
PD120 разработан для мобильного использования, имеет компактные размеры (Д 300 x В 486 x Ш 250 мм) и вес 29 кг, что позволяет транспортировать его в багажнике обычного универсала без необходимости использования специализированной передвижной лаборатории. Это обеспечивает удобство при проведении приемо-сдаточных испытаний и оперативной диагностики для выявления дефектов монтажа и локализации повреждений кабельных линий.
Система позволяет выявлять участки СПЭ изоляции с развивающимися «водяными деревьями», полости в изоляции из сшитого полиэтилена или отслаивания в токопроводящем слое. В комплект поставки входят конвертер RS-232/USB, USB-накопитель, руководство по эксплуатации, методика поверки и калибратор кажущегося заряда CAL1B.
• Измерение уровня частичного разряда;
• Программное обеспечение b2 suite для обработки результатов и составления протоколов является полностью автоматическим;
• Отображение всего кабеля на дисплее установки с указанием места локализации источника ЧР;
• Подавление помех, шумов, полная развязка от сетевого питания;
• Подробная информация о месте локализации источника ЧР и величине (уровне) ЧР;
• Графическое представление информации;
• Перед началом измерений производится калибровка всей схемы измерений путем инжекции нормированного заряда с помощью калибратора кажущегося заряда типа CAL1B.
