Система измерения частичных разрядов B2 ELECTRONIC GMBH PD60
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

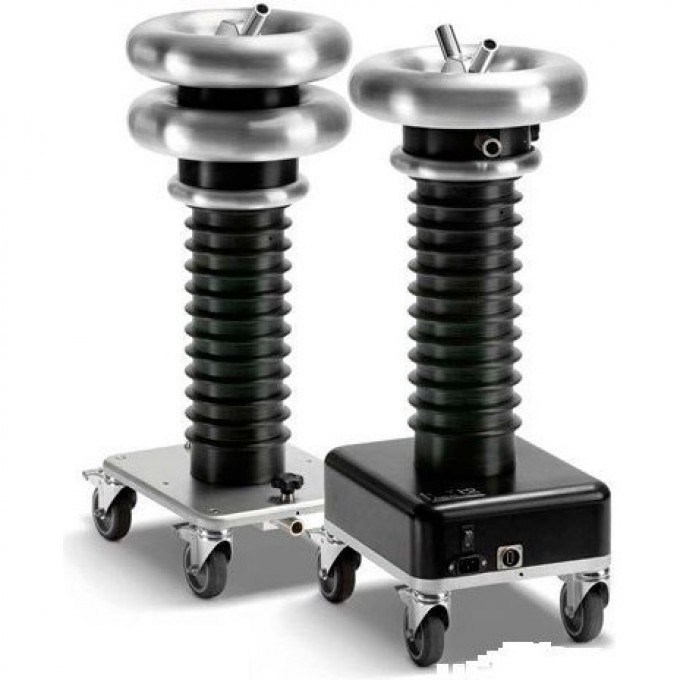

Система измерения частичных разрядов b2 electronic GmbH PD60 предназначена для неразрушающего контроля и оценки состояния изоляции высоковольтного оборудования, преимущественно кабелей. Устройство позволяет проводить диагностику кабелей с номинальным напряжением до 44 кВ, обеспечивая точную локализацию мест повреждений.
Система использует метод рефлектометрии для определения места повреждения с разрешением 0,1 м и погрешностью 1%. Чувствительность прибора характеризуется низким фоновым уровнем частичных разрядов (< 10 пКл) и высоким разрешением 0,1 пКл. Измерительный блок, включающий конденсатор связи с фильтром и детектор ЧР, взаимодействует с внешним ПК через USB-интерфейс.
Для обработки результатов, подавления помех и составления протоколов используется автоматизированное программное обеспечение «b2 Suite». ПО обеспечивает визуализацию всего кабеля на дисплее с указанием места локализации источника частичных разрядов. Измеряемые параметры включают напряжение зажигания (PDIV), уровень ЧР при 1.0–1.7 Uo и напряжение прекращения (гашения) ЧР (PDEV).
Перед началом работ требуется обязательная калибровка измерительной системы с помощью калибратора кажущегося заряда CAL1B, который входит в комплект поставки. Система разработана для мобильного использования, имеет вес 17,2 кг для ВВ согласующей емкости и поставляется в кейсе для транспортировки.
• Тестирование кабелей с номинальным напряжением до 44 кВ (модификация PD60);
• Определение места повреждения методом рефлектометрии с разрешением 0,1 м и погрешностью 1%;
• Низкий фоновый уровень ЧР (< 10 пКл) и разрешение 0,1 пКл;
• Полностью автоматизированное ПО «b2 Suite» для обработки результатов, подавления помех и составления протоколов;
• Отображение всего кабеля на дисплее с указанием места локализации источника ЧР;
• Измеряемые параметры: Напряжение зажигания (PDIV), Уровень ЧР при 1.0–1.7 Uo, Напряжение прекращения (гашения) ЧР (PDEV);
• Обязательная калибровка измерительной системы перед началом работ с помощью калибратора кажущегося заряда CAL1B (входит в комплект);
• Разработан для мобильного использования, имеет небольшой вес (17,2 кг для ВВ согласующей емкости) и кейс для транспортировки;
• Измерительный блок (конденсатор связи с фильтром, детектор ЧР) работает с внешним ПК через USB.
