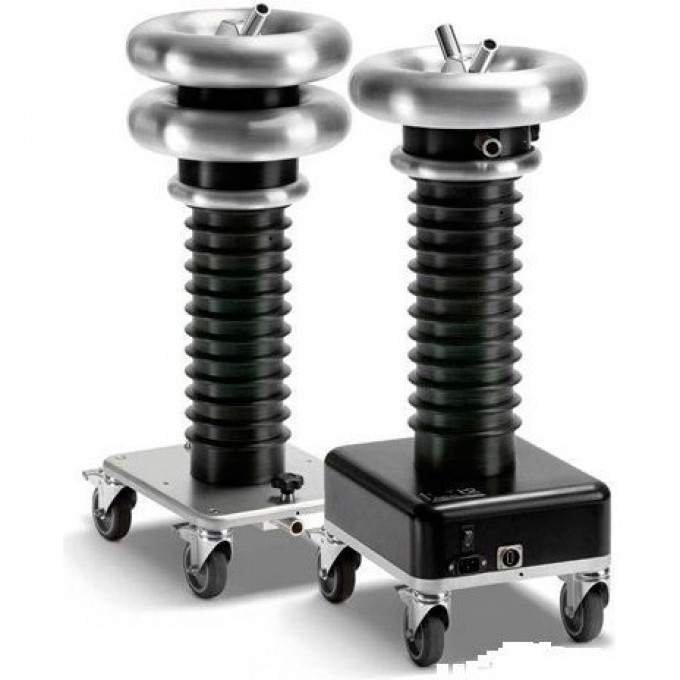

Система измерения частичных разрядов B2 ELECTRONIC GMBH с полосой пропускания 100 МГц PD90

Система измерения частичных разрядов b2 electronic GmbH PD90 предназначена для неразрушающего контроля и оценки состояния изоляции высоковольтного оборудования, в частности кабелей. Устройство обеспечивает тестирование кабелей с номинальным напряжением до 64 кВ. Система обладает низким фоновым уровнем частичных разрядов (менее 10 пКл) и высоким разрешением 0,1 пКл, что позволяет точно выявлять дефекты изоляции.

PD90 использует метод рефлектометрии для точной локализации мест повреждений с разрешением 0,1 м и погрешностью 1%. Измеряемые параметры включают напряжение зажигания (PDIV), уровень частичных разрядов при 1.0–1.7 Uo и напряжение прекращения (гашения) частичных разрядов (PDEV). Измерительный блок, состоящий из конденсатора связи с фильтром и детектора ЧР, подключается к внешнему ПК через USB-интерфейс.

Система оснащена полностью автоматизированным программным обеспечением «b2 Suite», которое обеспечивает обработку результатов, подавление помех и формирование протоколов. ПО визуализирует весь кабель на дисплее, указывая место локализации источника частичных разрядов. Перед началом работ требуется обязательная калибровка измерительной системы с помощью калибратора кажущегося заряда CAL1B, входящего в комплект поставки.

PD90 разработан для мобильного использования, имеет вес 21,2 кг (для ВВ согласующей емкости) и поставляется с кейсом для транспортировки. Температурный диапазон эксплуатации составляет от -5°C до +45°C. В комплект поставки входят конвертер RS-232/USB, USB-накопитель, руководство по эксплуатации и методика поверки.

• Диагностический потенциал: тестирование кабелей с номинальным напряжением до 64 кВ (модификация PD90);
• Точная локализация: определение места повреждения методом рефлектометрии с разрешением 0,1 м и погрешностью 1%;
• Чувствительность: низкий фоновый уровень ЧР (< 10 пКл) и высокое разрешение 0,1 пКл;
• Полностью автоматизированное ПО «b2 Suite» для обработки результатов, подавления помех и составления протоколов;
• Визуализация: отображение всего кабеля на дисплее с указанием места локализации источника ЧР;
• Измеряемые параметры: Напряжение зажигания (PDIV), Уровень ЧР при 1.0–1.7 Uo, Напряжение прекращения (гашения) ЧР (PDEV);
• Калибровка: обязательная калибровка измерительной системы перед началом работ с помощью калибратора кажущегося заряда CAL1B (входит в комплект);
• Портативность: специально разработан для мобильного использования, имеет небольшой вес (21,2 кг для ВВ согласующей емкости) и кейс для транспортировки;
• Технология: измерительный блок (конденсатор связи с фильтром, детектор ЧР) работает с внешним ПК через USB.
