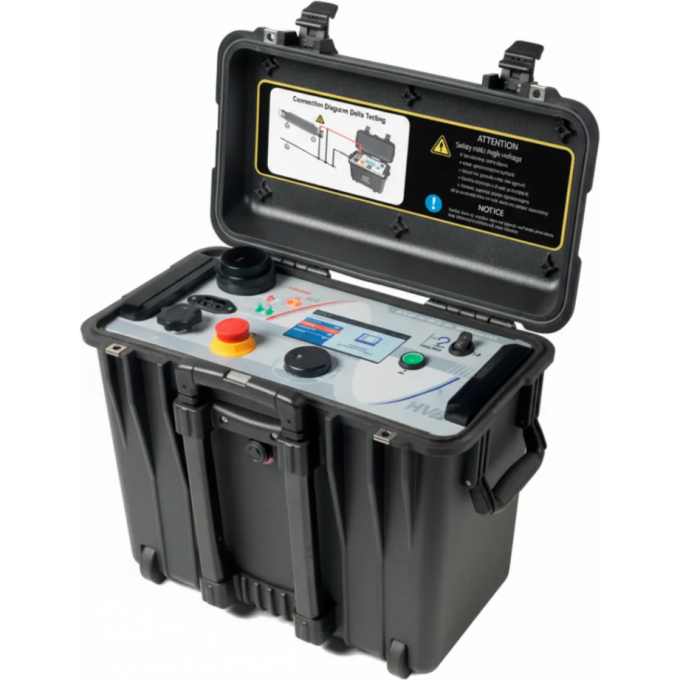

Портативная система для высоковольтных испытаний СНЧ B2 ELECTRONIC GMBH HVA34TD-1

b2 electronic GmbH HVA34TD-1 — это портативная система высокой мощности, предназначенная для высоковольтных испытаний кабелей с использованием сверхнизкой частоты (СНЧ). Установка разработана для диагностики кабелей с рабочим напряжением 6 и 10 кВ, обеспечивая точные измерения и надежную работу. Система отличается компактными размерами и относительно небольшим весом (36 кг), что облегчает ее транспортировку и использование на объекте.

Устройство способно формировать переменное напряжение СНЧ (синус и прямоугольник), а также постоянное DC напряжение. Встроенный модуль TD позволяет выполнять точное измерение тангенса угла диэлектрических потерь с погрешностью ± 1 × 10^-4. Система оснащена автоматической функцией выбора оптимальной тестовой частоты в зависимости от подключенной нагрузки, а также поддерживает режим начального прожига. Для удобства работы предусмотрен цветной дисплей, отображающий графики и результаты измерений.

HVA34TD-1 обеспечивает продолжительный цикл тестирования без тепловых ограничений по времени работы, что повышает эффективность диагностики. Безопасность оператора обеспечивается индикатором наличия внешнего напряжения (50 Гц 12 кВ) и встроенным блоком разрядки цепи. Для связи и передачи данных предусмотрены интерфейсы Bluetooth и USB, а также программное обеспечение "HVA Control Center".

Система оснащена 50 ячейками энергонезависимой памяти для сохранения результатов испытаний. В комплект входят стандартные высоковольтные кабели длиной 4,5 м с зажимами-крокодилами. Устройство работает от входного напряжения 100-240 В (50-60 Гц) и имеет диапазон рабочих температур от -20 до +55 °C.

• Встроенный модуль TD для измерения тангенса угла диэлектрических потерь с погрешностью ± 1 × 10^-4;
• Компактные размеры и вес 36 кг;
• Удвоенная мощность по сравнению со стандартными моделями в данном классе напряжения;
• Формирование переменного напряжения СНЧ (синус и прямоугольник) и постоянного DC напряжения;
• Встроенная автоматическая система выбора оптимальной тестовой частоты;
• Поддержка режима начального прожига;
• Встроенный интерфейс USB и Bluetooth;
• Цветной дисплей для отображения графиков;
• Продолжительный цикл тестирования без тепловых ограничений;
• Индикатор наличия внешнего напряжения (50 Гц 12 кВ) и блок разрядки цепи.
