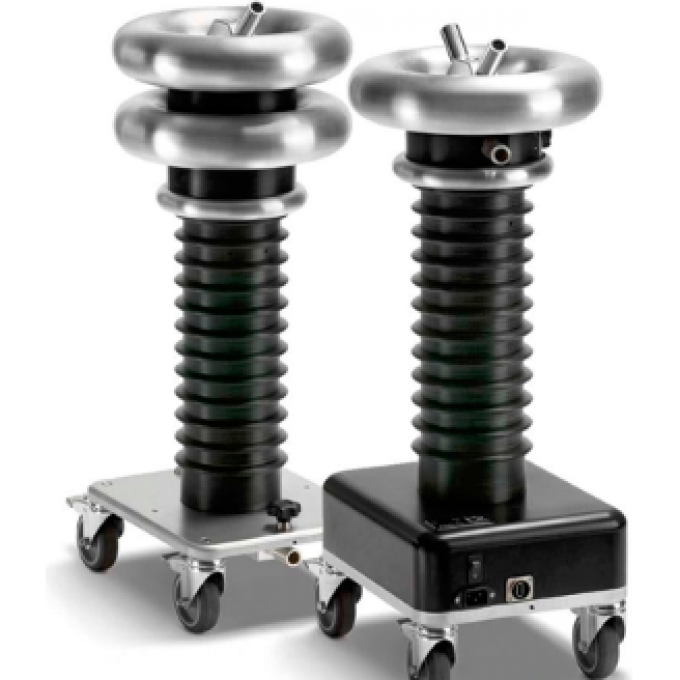

Система измерения частичных разрядов B2 ELECTRONIC GMBH PD94 для диагностики кабелей до 66 кВ 89C000040

Система измерения частичных разрядов b2 electronic GmbH PD94 предназначена для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в изоляции высоковольтного оборудования, кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 66 кВ. Прибор производит измерение частичного разряда с определением места источника, а также непосредственную локализацию частичного разряда по всей длине кабеля, в кабельных муфтах или на кабельных концевых заделках. Интенсивность ЧР измеряется в пикокулонах (пКл) и отображается на графике.

Измеритель PD94 работает с внешним источником испытательного напряжения, например, с установками серии HVA (HVA28, HVA30, HVA60, HVA90), генерирующими напряжение специальной формы инфранизкой частоты. Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяют выработать критерии для дальнейшего ремонта или замены кабеля.

Принцип действия измерителя основан на электрическом методе измерения характеристик частичных разрядов – измерении кажущегося заряда импульсов ЧР с помощью конденсатора связи, детектора частичных разрядов и цифрового осциллографа. Импульсы ЧР с конденсатора связи поступают на детектор, где происходит их аналого-цифровое преобразование. Данные в цифровом виде передаются по интерфейсу USB в персональный компьютер для обработки информации и заполнения базы данных. Текущие характеристики частичных разрядов в виде графиков, диаграмм и таблиц отображаются на дисплее ПК. По результатам измерений составляется протокол.

Система PD94 специально разработана для мобильного использования, имеет небольшой вес и специальные кейсы для транспортировки, что позволяет разместить оборудование в багажнике универсала без необходимости приобретения дорогостоящей передвижной лаборатории. Установка определяет и записывает калибровочный импульс, фоновые помехи, напряжение зажигания (PDIV), уровень частичных разрядов при напряжении от 1.0 до 1.7 Uo и напряжение прекращения (гашения) частичных разрядов (PDEV).

• Измерение уровня частичного разряда;
• Программное обеспечение b2 suite для обработки результатов и составления протоколов является полностью автоматическим;
• Отображение всего кабеля на дисплее установки с указанием места локализации источника ЧР;
• Подавление помех, шумов, полная развязка от сетевого питания;
• Подробная информация о месте локализации источника ЧР и величине (уровне) ЧР;
• Графическое представление информации;
• Перед началом измерений производится калибровка всей схемы измерений путем инжекции нормированного заряда с помощью калибратора кажущегося заряда типа CAL1B, входящего в комплект поставки измерителей.
