Система измерения частичных разрядов B2 ELECTRONIC GMBH для кабелей до 24 кВ PD30
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

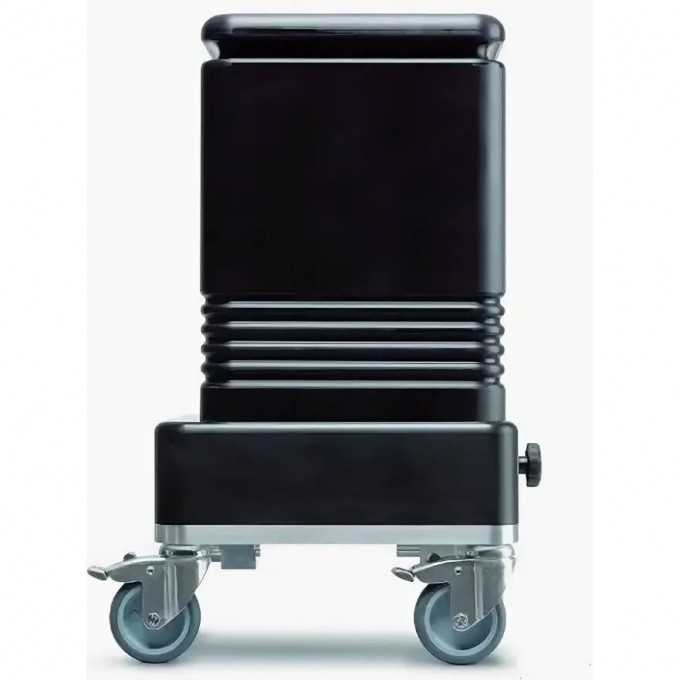

Система измерения частичных разрядов b2 electronic GmbH PD30 предназначена для неразрушающего контроля и оценки состояния изоляции высоковольтного оборудования, преимущественно кабелей. Измеритель используется совместно с внешними источниками испытательного напряжения СНЧ серии HVA, такими как HVA30 и HVA60, и способен диагностировать кабели с номинальным напряжением до 24 кВ. Система обеспечивает точную локализацию повреждений и высокую чувствительность к частичным разрядам.
Устройство оснащено измерительным блоком, включающим конденсатор связи с фильтром и детектор частичных разрядов. Работа осуществляется через внешний ПК, который выступает в роли программно реализованного цифрового осциллографа, подключаемого через USB. Система поддерживает частоту дискретизации 4 и полосу пропускания 800 МГц. Совместимое испытательное напряжение составляет 1 – 24 кВ rms / 34 кВ peak при частоте 0,1 Гц и максимальном токе 1 А.
PD30 позволяет определять место повреждения методом рефлектометрии с разрешением 0,1 м и погрешностью 1%. Фоновый уровень частичных разрядов составляет менее 10 пКл, а разрешение ЧР — 0,1 пКл. Полоса пропускания импульсов ЧР достигает 100 МГц благодаря аналоговому фильтру. Система работает в температурном диапазоне от -5°C до +45°C и поддерживает максимальную длину линии до 100 км.
Комплектация включает конвертер RS-232/USB, USB-накопитель, руководство по эксплуатации и методику поверки. Для работы требуется обязательная калибровка измерительной системы с помощью калибратора кажущегося заряда CAL1B, который входит в комплект. Система разработана для мобильного использования, имеет вес 29 кг и поставляется в кейсе для транспортировки.
• Диагностика кабелей с номинальным напряжением до 24 кВ;
• Точная локализация повреждений методом рефлектометрии с разрешением 0,1 м и погрешностью 1%;
• Низкий фоновый уровень ЧР (< 10 пКл) и разрешение 0,1 пКл;
• Полностью автоматизированное ПО «b2 Suite» для обработки результатов, подавления помех и составления протоколов;
• Визуализация кабеля на дисплее с указанием места локализации источника ЧР;
• Измеряемые параметры: Напряжение зажигания (PDIV), Уровень ЧР при 1.0–1.7 Uo, Напряжение прекращения (гашения) ЧР (PDEV);
• Обязательная калибровка измерительной системы перед началом работ с помощью калибратора кажущегося заряда CAL1B (входит в комплект);
• Портативность: небольшой вес (29 кг) и кейс для транспортировки;
• Технология: измерительный блок (конденсатор связи с фильтром, детектор ЧР) работает с внешним ПК через USB.
