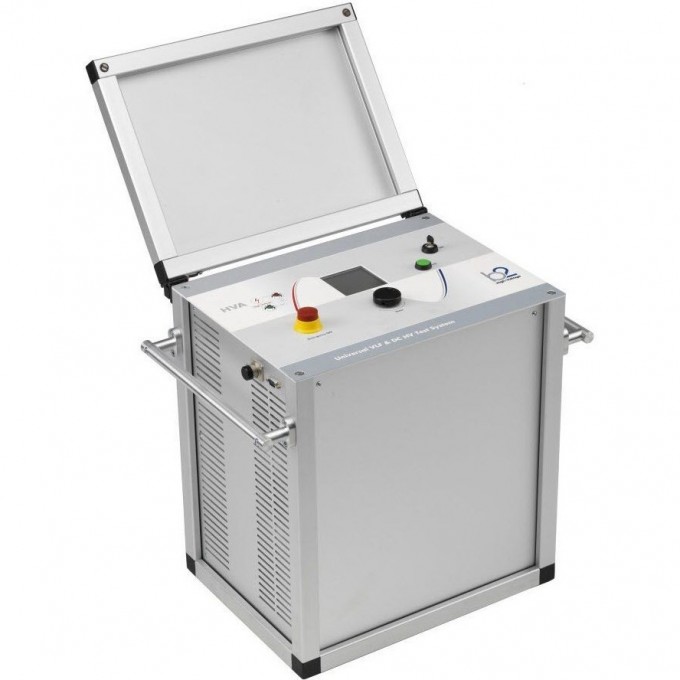

Высоковольтная СНЧ установка для испытаний кабелей B2 ELECTRONIC GMBH HVA HVA30-5

Высоковольтная установка b2 electronic GmbH HVA30-5 представляет собой портативное микропроцессорное устройство, предназначенное для полевого тестирования диэлектрических свойств электрической изоляции. Установка выполнена в одноблочном корпусе и способна работать с высоким постоянным напряжением (DC), напряжением сверхнизкой частоты (VLF), а также проводить прожиг и тестирование оболочки кабеля. Модель HVA30-5 является одной из компактных и легких СНЧ-установок на рынке.

Устройство обеспечивает идеальный, симметричный, полностью синусоидальный выходной сигнал в широком диапазоне нагрузок. Оно обладает потенциалом тестирования по емкости до 12 мкФ, что эквивалентно примерно 30 км стандартного кабеля. Встроенная автоматическая система выбирает оптимальную тестовую частоту СНЧ в зависимости от нагрузки, что упрощает процесс испытаний. Тестирование может проводиться как в автоматическом, так и в ручном режиме, согласно международным стандартам, включая IEEE 400.2, VDE 0276, CENELEC и IEC 60060-3.

HVA30-5 оснащена большим ЖК-дисплеем с подсветкой, который отображает графическую форму выходного сигнала и все ключевые параметры тестирования, такие как напряжение, ток и емкость. Пользовательский интерфейс управляется одним навигационным колесиком. Отсутствие подвижных механических частей и масла в системе генерации высокого напряжения минимизирует требования к обслуживанию и увеличивает срок службы устройства. Установка также включает защиту от короткого замыкания при пробое изоляции и энергонезависимую память на 50 ячеек.

В комплект поставки входят сама установка HVA30-5, руководство по эксплуатации, набор тестовых проводов длиной 4,5 м, программное обеспечение и кабель RS-232. Устройство имеет компьютерный интерфейс RS-232 и поддерживает использование USB флеш-карт для передачи данных. Высоковольтные кабели стандартной длины 4.5 м оснащены зажимами-крокодилами.

• Компактная и легкая высоковольтная испытательная СНЧ установка;
• Одноблочная, ударопрочная конструкция для безопасной работы без межблочных кабелей;
• Высоковольтное тестирование СНЧ (0.1 Гц), постоянным напряжением DC (±), прожиг изоляции и тестирование оболочки кабеля;
• Идеальный, симметричный, полностью синусоидальный выходной сигнал на всем диапазоне, вне зависимости от нагрузки;
• Потенциал тестирования по емкости до 12 мкФ (до 30 км стандартного кабеля или 10 км кабеля при одновременном тестировании по трем фазам);
• Встроенная автоматическая система выбора оптимальной тестовой частоты (СНЧ) в зависимости от нагрузки;
• Автоматическое или ручное тестирование согласно международным стандартам (IEEE 400.2, VDE 0276, CENELEC, IEC 60060-3 и др.);
• Большой ЖК дисплей с подсветкой, отображающий графическую форму выходного сигнала и все параметры тестирования (напряжение, ток, емкость);
• Удобный пользовательский интерфейс, управляемый одним навигационным колесиком;
• Отсутствие подвижных механических частей и масла в системе генерации высокого напряжения;
• Защита от короткого замыкания в случае прожига изоляции;
• Энергонезависимая память.
