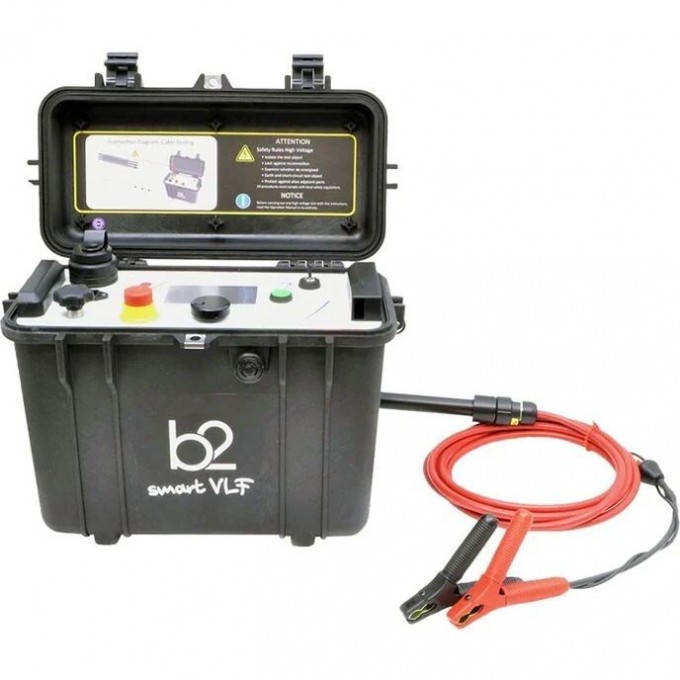

Установка для испытания кабеля B2 ELECTRONIC GMBH с модулем измерения угла диэлектрических потерь HVA28TD

Артикул: HVA28TD

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Для испытания кабеля

Напряжение, В -

230

Мощность, Вт -

175

Количество каналов -

Дополнительные возможности -

USB-интерфейс, Дымоуловитель, Разъем RJ12

Тип -

Цифровой

Частота дискретизации -

Полоса пропускания, МГц -

800

Масса -

14 кг

Входное напряжение питания -

100-240 В (50-60 Гц) (400 ВА)

Цикл тестирующий -

Продолжительный (нет тепловых ограничений по времени работы)

Память -

50 ячеек памяти, энергонезависимая

Выходное напряжение (Синус, пиковое/действ.) -

0-28 кВ пиковое, симметричное / 20 кВ действ

Частота выходного сигнала -

0.01….0.1 Гц с шагом 0.01Гц, автоматический выбор частоты

Габариты -

430×240×340 мм

Диапазон сопротивления -

0.1 MΩ...5 ГΩ

Выходное напряжение (Постоянное) -

± 0-28 kВ

Разрешение измерения напряжения -

0,1 кВ на всем диапазоне

Разрешение измерения силы тока -

1 мкA

Выходное напряжение (Прямоугольник) -

0-28 кВ

Максимальная выходная нагрузка (при макс. напряжении) -

0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)*; 5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)*; 10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении

Безопасность -

50 Гц 12 кВ индикатор наличия внешнего напряжения / блок разрядки цепи после тестирования

Измерительный блок (Индикация на ЖК дисплее) -

Напряжение и ток (действ. и/или пик.), емкость, сопротивление, время, напряжение пробоя, графическое отображение в реальном времени

Максимальная выходная нагрузка -

0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель); 5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель); 10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении

Выходной ток -

0-20 мA

Погрешность измерения напряжения -

+/- 1% от диапазона

Погрешность измерения силы тока -

+/- 1% от диапазона

Измерение тангенса угла диэлектрических потерь -

Погрешность ± 1 × 10 -4

Класс защиты -

IP67

Температура хранения/рабочая -

25 до +70 С / -5 до +45 С

Интерфейсы -

USB, Bluetooth

ОПИСАНИЕ

Установка b2 electronic GmbH HVA28TD представляет собой сверхкомпактную и легкую высоковольтную СНЧ-установку, предназначенную для испытания и диагностики кабелей с рабочим напряжением 6 и 10 кВ. Прибор оснащен встроенным модулем TD для точного измерения тангенса угла диэлектрических потерь. Его масса составляет 14 кг, что обеспечивает удобство транспортировки и использования на объектах.

Установка формирует переменное напряжение СНЧ (синус и прямоугольник), а также постоянное DC напряжение. Диапазон выходного напряжения составляет 0-28 кВ пиковое (симметричное) или 20 кВ действующее для синуса, ± 0-28 кВ для постоянного тока и 0-28 кВ для прямоугольника. Разрешение измерения напряжения составляет 0,1 кВ на всем диапазоне с погрешностью +/- 1%. Выходной ток регулируется от 0 до 20 мА с разрешением 1 мкА и погрешностью +/- 1%.

HVA28TD оснащена двойной системой разрядки образца (электронная автоматическая и механическая) и индикатором наличия внешнего напряжения до 12 кВ для обеспечения безопасности. Установка поддерживает непрерывный цикл тестирования без тепловых ограничений по времени работы благодаря сухой высоковольтной системе генерации. Встроенный интерфейс USB и Bluetooth, а также цветной дисплей упрощают работу и позволяют сохранять до 50 ячеек памяти.

Прибор имеет класс защиты IP67, что делает его водонепроницаемым и ударопрочным, позволяя использовать в различных условиях окружающей среды. Температурный диапазон хранения составляет от -25 до +70 °C, а рабочий диапазон — от -5 до +45 °C. Установка также поддерживает режим начального прожига.

Особенности установки для испытания кабеля b2 electronic GmbH HVA28TD:

• Встроенный модуль TD для точного измерения тангенса угла диэлектрических потерь;
• Масса 14 кг;
• Класс защиты корпуса: IP67;
• Формирование переменного напряжения СНЧ (VLF) (синус и прямоугольник) и постоянного DC напряжения;
• Двойная система разрядки образца (электронная автоматическая и механическая);
• Индикатор наличия внешнего напряжения до 12 кВ;
• Неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации);
• Поддержка режима начального прожига;
• Встроенный интерфейс USB и Bluetooth;
• Цветной дисплей.
