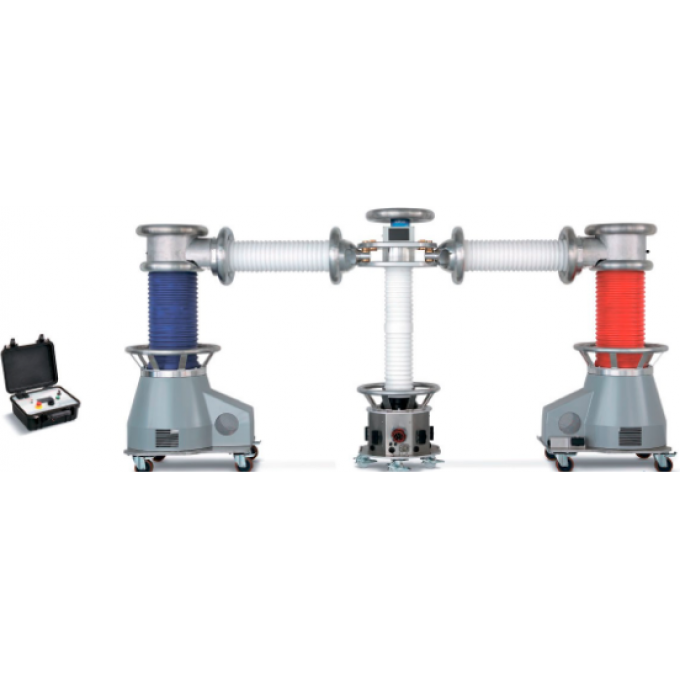

Высоковольтная СНЧ установка для испытания кабельных линий B2 ELECTRONIC GMBH HVA200 до 110 кВ 89C000017
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Высоковольтная СНЧ установка b2 electronic GmbH HVA200 предназначена для испытаний кабельных линий (КЛ) с изоляцией из сшитого полиэтилена (СПЭ) напряжением до 110 кВ. Установка обеспечивает выходное напряжение до 138 кВ переменного тока (VLF) и до 200 кВ постоянного тока, что позволяет проводить комплексную диагностику состояния кабелей.
Устройство поддерживает испытания переменным напряжением сверхнизкой частоты (VLF) с синусоидальным или прямоугольным выходным сигналом в диапазоне 0,01 Гц - 0,1 Гц, а также постоянным напряжением любой полярности. Максимальный выходной ток постоянного тока составляет 200 мА. Входное напряжение установки — 3 x 220-230 В с частотой 48–62 Гц, при входной мощности 10 кВА и выходной мощности 7,5 кВА.
HVA200 может использоваться для испытаний вакуумных камер выключателей и поддерживает подключение дополнительных модулей для измерения тангенса угла диэлектрических потерь и частичных разрядов. Интерфейс для управления и передачи данных осуществляется через оптоволоконный кабель, обеспечивая надежную и безопасную работу.
Установка имеет класс защиты IP22 и отличается компактными размерами для своего класса оборудования, при этом её вес составляет 850 кг. Это делает HVA200 подходящим решением для мобильных испытательных лабораторий и стационарного использования на объектах энергетики.
• Выходное напряжение до 200 кВ (постоянное любой полярности или переменное напряжение сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом);
• Функция испытания вакуумных камер выключателей;
• Выходной ток 0-200 мА;
• Сверх-компактная конструкция;
• Вес 850 кг;
• Дополнительные модули измерения Тангенса угла диэлектрических потерь и Частичных разрядов.
