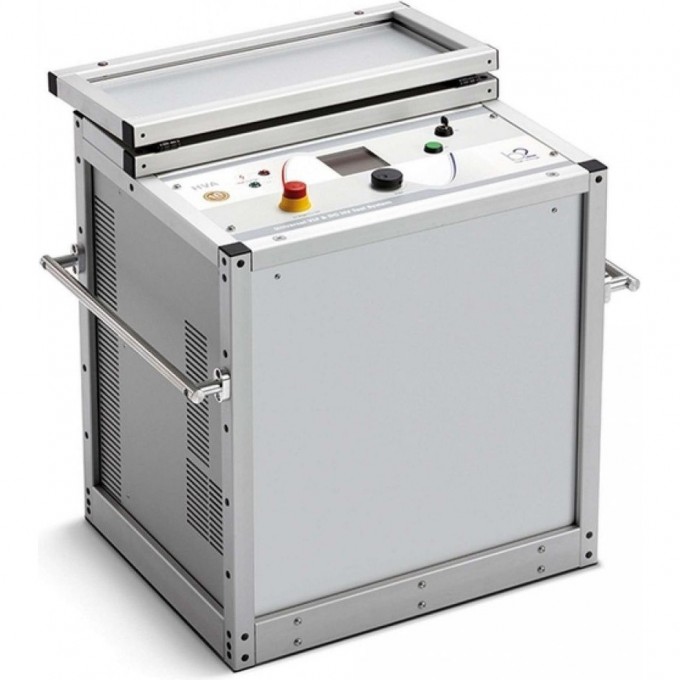

Высоковольтная СНЧ установка для испытаний кабелей b2 electronic GmbH HVA90

Высоковольтная установка b2 electronic GmbH HVA90 представляет собой компактное и легкое в использовании устройство, предназначенное для полевого тестирования диэлектрических свойств электрической изоляции. Установка контролируется микропроцессором и обеспечивает широкий диапазон напряжения для испытаний кабелей с изоляцией из сшитого полиэтилена.

Устройство обладает высокой нагрузочной способностью, позволяя тестировать емкость до 11 мкФ, что эквивалентно до 50 км однофазного кабеля. Оно генерирует идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал в диапазоне 0-90 кВ_пик AC VLF и ± 0-90 кВ DC, независимо от нагрузки. Автоматический выбор оптимальной частоты тестирования (0.02 – 0.1 Гц) адаптируется к величине нагрузки.

HVA90 имеет продолжительный цикл тестирования без тепловых ограничений, что обеспечивает непрерывную работу. Конструкция установки одноблочная, ударопрочная и не содержит масла или подвижных механических частей, что минимизирует требования к обслуживанию. Устройство оснащено большим ЖК-дисплеем с подсветкой для графического отображения формы выходного сигнала в реальном времени и поддерживает автоматический или ручной режимы тестирования согласно международным стандартам.

Установка включает энергонезависимую память на 50 ячеек для хранения протоколов испытаний. В комплект поставки входят сама установка HVA90, руководство по эксплуатации, набор тестовых проводов длиной 7.5 м с зажимами-крокодилами, программное обеспечение и кабель RS-232.

• Широкий диапазон напряжения: 0-90 кВ_пик AC VLF (Синус/Квадрат) и ± 0-90 кВ DC;
• Высокая нагрузочная способность: тестирование по емкости до 11 мкФ (до 50 км однофазного кабеля);
• Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всем диапазоне, вне зависимости от нагрузки;
• Автоматический выбор оптимальной частоты тестирования (0.02 – 0.1 Гц) в зависимости от величины нагрузки;
• Продолжительный цикл тестирования: без тепловых ограничений по времени работы (непрерывный режим);
• Одноблочная, ударопрочная конструкция;
• Сухая система генерации высокого напряжения (без масла и подвижных механических частей);
• Большой ЖК дисплей с подсветкой и графическим отображением формы выходного сигнала в реальном времени;
• Автоматический или ручной режимы тестирования согласно международным стандартам;
• Энергонезависимая память на 50 ячеек для хранения протоколов.
