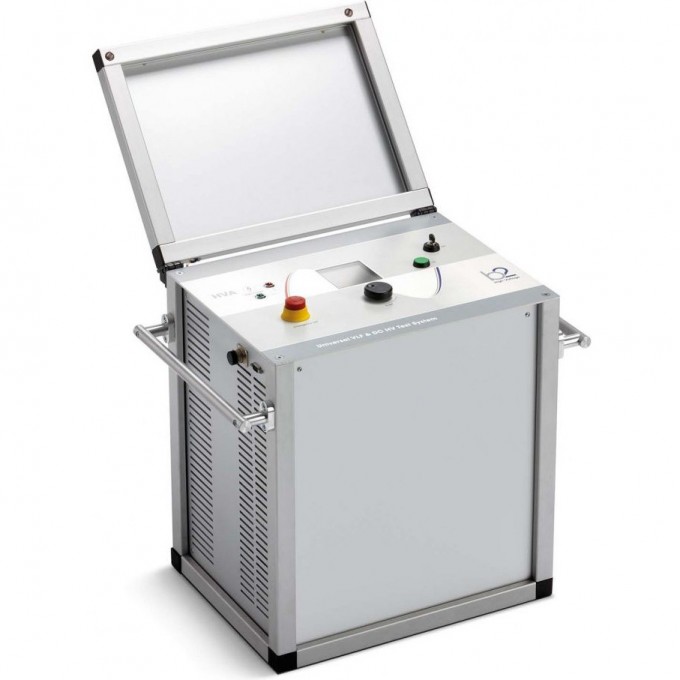

Высоковольтная СНЧ установка для испытаний кабелей B2 ELECTRONIC GMBH HVA60
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Высоковольтная установка b2 electronic GmbH HVA60 представляет собой одноблочную портативную систему, предназначенную для полевого тестирования диэлектрических свойств изоляции кабелей (XLPE, PILC), генераторов, трансформаторов, выключателей и другого оборудования. Установка контролируется микропроцессором и позволяет проводить испытания высоким постоянным напряжением (DC) или напряжением сверхнизкой частоты (VLF) до 62 кВпик.
Установка обеспечивает выходное напряжение до 62 кВ пиковое (44 кВ действующее) при синусоидальном сигнале и до ±60 кВ при постоянном напряжении. Максимальный выходной ток составляет 40 мА. Частота выходного сигнала регулируется в диапазоне от 0.02 до 0.1 Гц с шагом 0.01 Гц, с автоматическим выбором оптимальной частоты в зависимости от нагрузки. Разрешение измерения напряжения составляет 100 В на всем диапазоне, а тока – 1 мкА с погрешностью ±1%.
HVA60 способна тестировать емкостную нагрузку до 1.0 мкФ при 44 кВ действующего напряжения и 0.1 Гц (что соответствует примерно 3000 м кабеля) и до 10.0 мкФ при уменьшенной частоте. Установка оснащена энергонезависимой памятью на 50 ячеек для сохранения результатов испытаний и интерфейсами RS-232 и USB для передачи данных. В комплекте поставляются стандартные высоковольтные кабели длиной 4.5 м с зажимами-крокодил.
Прибор имеет компактные габариты 450×340×520 мм и массу 57 кг, что облегчает его транспортировку и использование в полевых условиях. Конструкция установки не требует использования масла и подвижных механических частей, что минимизирует требования к обслуживанию и увеличивает срок службы. Предусмотрена защита от короткого замыкания.
• Компактные размеры и малый вес (57 кг) для класса напряжения 60 кВ;
• Возможность высоковольтного тестирования СНЧ (0.1 Гц), постоянным напряжением DC (±), прожига изоляции и тестирования оболочки кабеля;
• Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал вне зависимости от нагрузки;
• Тестирование емкостной нагрузки до 10 мкФ;
• Встроенная автоматическая система выбора оптимальной тестовой частоты (СНЧ) в зависимости от величины нагрузки (от 0.02 до 0.1 Гц);
• Большой ЖК дисплей с подсветкой и графическим отображением формы выходного тестирующего сигнала в реальном времени;
• Удобный пользовательский интерфейс, управляемый одним навигационным колесиком;
• Одноблочная, ударопрочная конструкция, не требующая межблочных кабелей;
• Сухая высоковольтная система (без масла) и отсутствие подвижных механических частей для минимизации обслуживания и увеличения срока службы;
• Энергонезависимая память на 50 ячеек;
• Защита от короткого замыкания в случае прожига изоляции.
