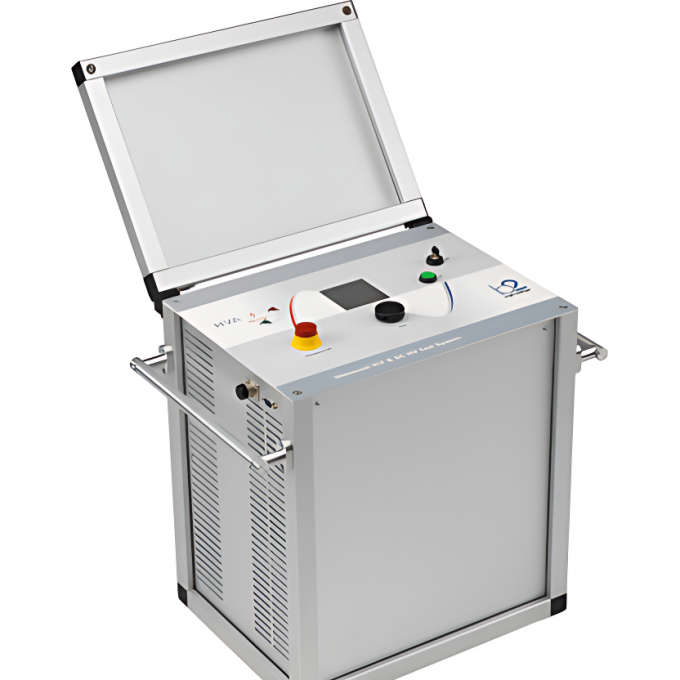

Высоковольтная СНЧ установка для испытаний кабелей B2 ELECTRONIC GMBH HVA30
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Высоковольтная установка b2 electronic GmbH HVA30 представляет собой портативное одноблочное устройство, управляемое микропроцессором. Она предназначена для полевого тестирования диэлектрических свойств электрической изоляции кабелей, в частности, с изоляцией из сшитого полиэтилена (СПЭ). Установка обеспечивает тестирование сверхнизкой частотой (СНЧ), постоянным напряжением (DC), а также функции прожига изоляции и тестирования оболочки кабеля.
Устройство обладает выходным напряжением до 34 кВ пикового значения (23 кВ действующего) при синусоидальном сигнале и до ±30 кВ при постоянном напряжении. Выходной ток составляет от 0 до 15 мА. Частота выходного сигнала регулируется в диапазоне от 0.02 до 0.1 Гц с шагом 0.01 Гц. Установка способна работать с нагрузками до 12 мкФ при уменьшенной частоте и напряжении, что соответствует тестированию до 30 км стандартного кабеля.
HVA30 оснащена ЖК-дисплеем с подсветкой для отображения напряжения, тока, емкости, сопротивления и времени, а также графического представления выходного сигнала в реальном времени. Прибор имеет энергонезависимую память на 50 ячеек и компьютерный интерфейс RS-232 с прилагаемым ПО, а также возможность использования USB-флеш-карты. Конструкция исключает подвижные механические части и масло в системе генерации высокого напряжения, что снижает требования к обслуживанию.
Установка b2 electronic GmbH HVA30 подходит для специалистов, проводящих испытания кабельных линий в полевых условиях. Она поддерживает автоматический и ручной режимы тестирования в соответствии с международными стандартами, такими как IEEE 400.2, VDE 0276, CENELEC и IEC 60060-3. В комплект поставки входят сама установка, руководство по эксплуатации, набор тестовых проводов длиной 4.5 м, программное обеспечение, кабель RS-232 и кабель заземления.
• Компактная и легкая (20 кг) одноблочная конструкция;
• Высоковольтное тестирование СНЧ (0.1 Гц), постоянным напряжением DC (±), прожиг изоляции и тестирование оболочки кабеля;
• Быстрое и безопасное тестирование длинных кабелей с изоляцией из сшитого полиэтилена (СПЭ);
• Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал вне зависимости от нагрузки;
• Потенциал тестирования по емкости до 12 мкФ;
• Встроенная автоматическая система выбора оптимальной тестовой частоты (СНЧ) в зависимости от величины нагрузки;
• Большой ЖК дисплей с подсветкой и графическим отображением формы выходного тестирующего сигнала в реальном времени;
• Пользовательский интерфейс, управляемый одним навигационным колесиком;
• Отсутствие подвижных механических частей или масла в системе генерации высокого напряжения;
• Защита от короткого замыкания в случае прожига изоляции;
• Автоматическое или ручное тестирование согласно международным стандартам (IEEE 400.2, VDE 0276, CENELEC, IEC 60060-3 и др.);
• Энергонезависимая память.
