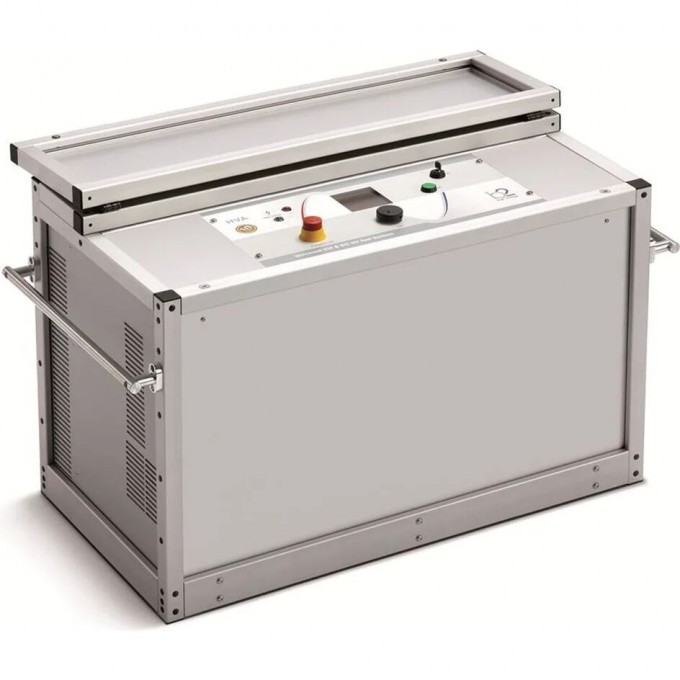

Высоковольтная СНЧ установка B2 ELECTRONIC GMBH HVA кВ HVA54-5

Высоковольтная установка b2 electronic GmbH HVA54-5 – это микропроцессорная СНЧ-установка, разработанная для полевых испытаний протяженных силовых кабелей с полиэтиленовой (СПЭ, XLPE) и бумажно-масляной (PILC) изоляцией, а также мощных трансформаторов, электродвигателей и других объектов с большой емкостью. Установка обеспечивает выходное напряжение до 54 кВ пиковое (38 кВ действующее) в синусоидальном режиме и до ±54 кВ в режиме постоянного напряжения.

Устройство обладает высокой мощностью, обеспечивая максимальный выходной ток до 160 мА, что позволяет тестировать кабельные линии длиной до 33 км. Поддерживаются режимы высоковольтного испытания СНЧ (0.1 Гц), постоянным напряжением DC (±), начального прожига изоляции и тестирования оболочки кабеля. Прибор генерирует полностью синусоидальный выходной высоковольтный сигнал, независимый от нагрузки, что предотвращает формирование остаточных объемных зарядов в изоляции. Встроенная автоматическая система выбирает оптимальную тестовую частоту СНЧ в диапазоне от 0.02 до 0.1 Гц в зависимости от емкости нагрузки.

HVA54-5 подходит для специалистов, занимающихся диагностикой и обслуживанием высоковольтных кабельных линий и электрооборудования. Установка позволяет проводить испытания с большой емкостной нагрузкой до 15 мкФ, что эквивалентно 50 км кабеля. Наличие большого ЖК-дисплея с подсветкой и русифицированным меню упрощает работу, отображая осциллограмму формы выходного напряжения и все параметры испытания. Моноблочная, ударопрочная конструкция без масла и подвижных механических частей минимизирует обслуживание и увеличивает срок службы.

Комплект поставки включает высоковольтную СНЧ установку HVA54-5, RS232 кабель и USB флеш-карту. Установка оснащена компьютерным интерфейсом RS-232 с прилагаемым ПО и поддержкой USB флеш-карт для сохранения данных. Высоковольтные кабели длиной 5 м с зажимами на конце (75 кВ) входят в комплект. Устройство имеет защиту от короткого замыкания при пробое изоляции.

• Высокая мощность и максимальный выходной ток до 160 мА, что позволяет испытывать протяженные кабельные линии (до 33 км одной фазы);
• Функциональность «ВСЕ В ОДНОМ»: Высоковольтное испытание СНЧ (0.1 Гц), Постоянным напряжением DC (±), начальный прожиг изоляции и тестирование оболочки кабеля;
• Идеальный, полностью синусоидальный выходной высоковольтный сигнал, независимый от нагрузки;
• Потенциал тестирования по емкости до 15 мкФ (соответствует 33 км одной фазы высоковольтного кабеля);
• Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины емкости нагрузки (от 0.02 до 0.1 Гц);
• Большой ЖК дисплей с подсветкой и русифицированным меню, отображающий осциллограмму формы выходного напряжения и все параметры испытания;
• Моноблочная, ударопрочная конструкция прибора;
• Сухая конструкция (без масла) и отсутствие подвижных механических частей минимизируют обслуживание и увеличивают срок службы;
• Защита от короткого замыкания в случае пробоя изоляции.
