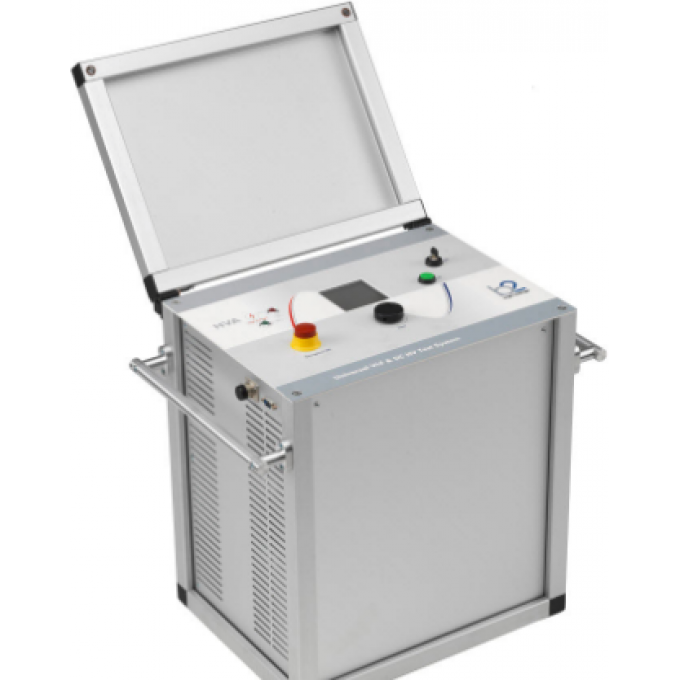

Высоковольтная СНЧ установка для испытаний кабелей B2 ELECTRONIC GMBH HVA HVA30-7
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Высоковольтная установка b2 electronic GmbH HVA30-7 представляет собой портативное, управляемое микропроцессором устройство для проведения испытаний сверхнизкой частоты (СНЧ). Она предназначена для полевого тестирования диэлектрических свойств электрической изоляции кабелей, в частности, с изоляцией из сшитого полиэтилена (СПЭ). Установка выполнена в одноблочном корпусе и обеспечивает тестирование СНЧ (0,1 Гц), постоянным напряжением (DC ±), прожиг изоляции и тестирование оболочки кабеля.
Устройство обеспечивает идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал независимо от нагрузки. Максимальное выходное напряжение составляет 24 кВ действующего значения (34 кВ пик) для синусоидального сигнала и ±34 кВ для постоянного напряжения. Максимальный выходной ток достигает 90 мА. Установка способна тестировать нагрузку до 15 мкФ, что эквивалентно примерно 21 км стандартного кабеля при частоте 0,1 Гц. Встроенная автоматическая система выбирает оптимальную тестовую частоту в диапазоне от 0,01 Гц до 0,1 Гц.
HVA30-7 оснащена большим ЖК-дисплеем с подсветкой, отображающим форму выходного сигнала в реальном времени. Управление осуществляется через удобный пользовательский интерфейс с одним навигационным колесиком. Конструкция прибора не содержит подвижных механических частей или масла для генерации, что способствует увеличению срока службы и минимизации необходимости обслуживания. Установка поддерживает ручной и автоматический режимы испытаний согласно стандартам IEEE 400.2, VDE 0276, CENELEC и другим.
Установка имеет энергонезависимую память для хранения до 50 протоколов и 40 тестовых последовательностей, а также поддерживает расширение памяти через USB флеш-карту. В комплект поставки входит программное обеспечение b2 Control Center для Windows на русском языке, кабели для подключения и адаптеры. Рабочий диапазон температур составляет от -10°C до 50°C, а влажность – 5-85%.
• Компактная и легкая конструкция;
• Возможность высоковольтного тестирования СНЧ (0,1 Гц), постоянным напряжением DC (±), прожига изоляции и тестирования оболочки кабеля;
• Быстрое и безопасное тестирование длинных кабелей с изоляцией из сшитого полиэтилена (СПЭ);
• Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всем диапазоне, вне зависимости от нагрузки;
• Потенциал тестирования по емкости до 15 мкФ;
• Встроенная автоматическая система выбора оптимальной тестовой частоты (СНЧ) в зависимости от величины нагрузки;
• Большой ЖК дисплей с подсветкой с графическим отображением формы выходного тестирующего сигнала в реальном времени;
• Удобный пользовательский интерфейс, управляемый одним навигационным колесиком;
• Отсутствие подвижных механических частей или масла для генерации;
• Одноблочная, ударопрочная конструкция прибора;
• Энергонезависимая память для хранения протоколов и тестовых последовательностей.
