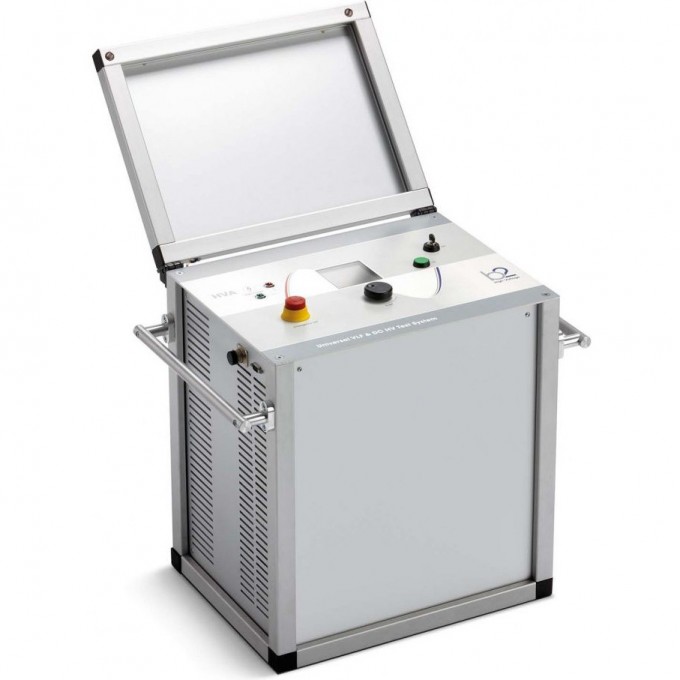

Высоковольтная СНЧ установка для испытаний кабелей B2 ELECTRONIC GMBH HVA HVA40-5
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Высоковольтная установка b2 electronic GmbH HVA40-5 предназначена для полевого тестирования диэлектрических свойств электрической изоляции. Установка генерирует высокое постоянное напряжение (DC) и переменное напряжение сверхнизкой частоты (VLF) с максимальным выходным напряжением до 45 кВпик. Прибор выполнен в одноблочном корпусе и управляется микропроцессором.
Установка обеспечивает симметричный синусоидальный выходной сигнал вне зависимости от нагрузки. Поддерживается тестирование по емкости до 15 мкФ, что эквивалентно 15 км кабеля при частоте 0,1 Гц. Встроенная автоматическая система выбирает оптимальную тестовую частоту СНЧ в зависимости от величины нагрузки. Управление осуществляется через ЖК-дисплей с подсветкой, отображающий форму выходного сигнала и параметры в реальном времени.
HVA40-5 подходит для тестирования диэлектрических свойств изоляции кабелей с изоляцией из сшитого полиэтилена. Поддерживаются режимы ручного и автоматического испытания, испытания оболочки кабеля, поиска места повреждения оболочки, а также испытания вакуумных камер выключателей. Прибор оснащен энергонезависимой памятью для хранения протоколов и тестовых последовательностей.
В комплект поставки входит сама установка HVA40-5, кабель защитного заземления, высоковольтный тестовый кабель 5 м, контактный наконечник, кабель питания, зажим, серийный интерфейсный кабель, USB-RS232 адаптер, HVA USB адаптер, высоковольтный адаптер безопасности, ключ включения/выключения и USB флеш-карта с ПО b2 Control Center.
• Компактная и легкая конструкция (57 кг);
• Одноблочная, ударопрочная конструкция;
• Высоковольтное тестирование СНЧ (0,1 Гц), постоянным напряжением DC (±), прожиг изоляции и тестирование оболочки кабеля;
• Симметричный, синусоидальный выходной сигнал на всем диапазоне, вне зависимости от нагрузки;
• Потенциал тестирования по емкости до 15 мкФ (15 км кабеля при 0,1 Гц);
• Встроенная автоматическая система выбора оптимальной тестовой частоты (СНЧ);
• ЖК-дисплей с подсветкой, графическим отображением формы выходного сигнала и параметров в реальном времени;
• Пользовательский интерфейс, управляемый одним навигационным колесиком;
• Отсутствие подвижных механических частей или масла в системе генерации высокого напряжения;
• Защита от короткого замыкания;
• Режимы работы: Ручной, Автоматический, Испытание оболочки, Поиск места повреждения оболочки, Испытание вакуумных камер выключателей;
• Энергонезависимая память.
