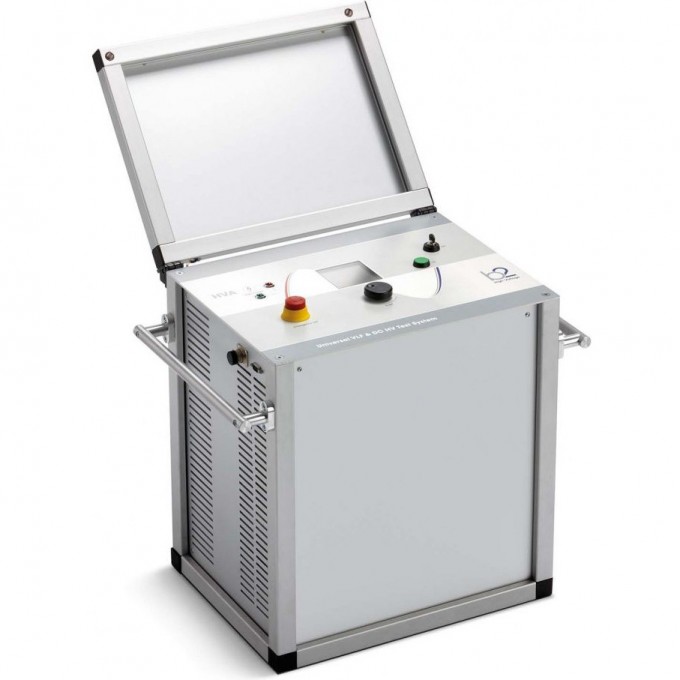

Высоковольтная СНЧ установка для испытаний кабелей B2 ELECTRONIC GMBH HVA HVA54-3

Высоковольтная установка b2 electronic GmbH HVA54-3 представляет собой микропроцессорное устройство, предназначенное для полевых испытаний силовых кабелей с полиэтиленовой (СПЭ, XLPE) и бумажно-масляной (PILC) изоляцией, а также трансформаторов, электродвигателей и других объектов с большой емкостью. Установка способна тестировать кабели длиной до 33 км одной фазы.

Прибор поддерживает высоковольтные испытания СНЧ (0.1 Гц), постоянным напряжением DC (±), начальный прожиг изоляции и тестирование оболочки кабеля. Выходной высоковольтный сигнал является полностью синусоидальным и не зависит от нагрузки, что предотвращает формирование остаточных объемных зарядов в изоляции. Устройство обладает потенциалом тестирования по емкости до 15 мкФ и максимальным выходным током до 120 мА_действ. Встроенная автоматическая система выбирает оптимальную тестовую частоту СНЧ в диапазоне от 0.02 до 0.1 Гц в зависимости от емкости нагрузки.

Конструкция установки моноблочная, ударопрочная, не содержит масла и подвижных механических частей, что минимизирует обслуживание и увеличивает срок службы. Большой ЖК-дисплей с подсветкой отображает осциллограмму формы выходного напряжения, а также все параметры испытания, включая напряжение, ток, емкость, сопротивление и время. Меню прибора русифицировано. Установка оснащена защитой от короткого замыкания при пробое изоляции.

В комплект поставки b2 electronic GmbH HVA54-3 входят: установка HVA54-3, кабель защитного заземления 6 мм2 / 4 м с клещами 400 A (GH0522), высоковольтный 75 кВ тестовый кабель 5 м с зажимами-клещами 14 мм (GH0801), контактный наконечник (KES0105), кабель питания 3 м, 32 A, 3x6.0 мм2 (KEK0147), красный зажим 14 мм (GH0580), серийный интерфейсный кабель DB9 f/f Link 3 м (KEK0017), USB-RS232 адаптер (KEK0049), HVA USB адаптер (GH0602), высоковольтный адаптер безопасности (заглушка) GH0612, ключ включения/выключения прибора (KEC0007), а также USB флеш-карта с ПО b2 Control Center (KDD0016).

• Моноблочная, ударопрочная конструкция для безопасного полевого использования;
• Высоковольтное испытание СНЧ (0.1 Гц), Постоянным напряжением DC (±), начальный прожиг изоляции и тестирование оболочки кабеля;
• Полностью синусоидальный выходной высоковольтный сигнал, независимый от нагрузки, предотвращает формирование остаточных объемных зарядов в изоляции;
• Потенциал тестирования по емкости до 15 мкФ, что соответствует 33 км одной фазы высоковольтного кабеля;
• Максимальный выходной ток до 120 мА_действ;
• Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины емкости нагрузки (от 0.02 до 0.1 Гц);
• Сухая конструкция (без масла) и отсутствие подвижных механических частей минимизируют обслуживание и увеличивают срок службы;
• Большой ЖК-дисплей с подсветкой, отображающий осциллограмму формы выходного напряжения, а также все параметры испытания (напряжение, ток, емкость, сопротивление, время);
• Русифицированное меню прибора;
• Защита от короткого замыкания в случае пробоя изоляции.
