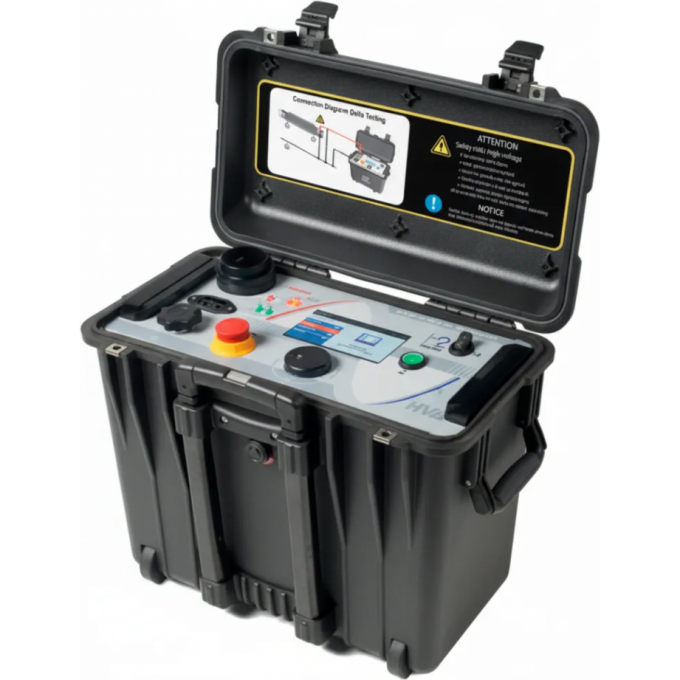

Высоковольтная СНЧ установка B2 ELECTRONIC GMBH для испытаний кабелей с изоляцией из сшитого полиэтилена HVA45TD

Высоковольтная СНЧ установка b2 electronic GmbH HVA45TD предназначена для испытаний и диагностики кабелей с изоляцией из сшитого полиэтилена с рабочим напряжением до 20 кВ. Система обеспечивает выходное напряжение до 45 кВ (пиковое) и включает встроенный модуль для высокоточного измерения тангенса угла диэлектрических потерь (TD). Установка поддерживает различные режимы тестирования, включая переменное напряжение СНЧ (синус и прямоугольник) и постоянное DC напряжение.

Устройство оснащено ударопрочным, водонепроницаемым и пылезащищенным корпусом со степенью защиты IP67, что обеспечивает надежность в различных условиях эксплуатации. HVA45TD обладает высокой нагрузочной способностью до 10 мкФ при максимальной частоте 0,1 Гц и имеет встроенную автоматическую систему выбора оптимальной тестовой частоты. Разрешение измерения напряжения составляет 0,1 кВ, а погрешность измерения напряжения/тока — ±1% от диапазона.

Установка подходит для специалистов, занимающихся обслуживанием и диагностикой кабельных линий, требующих точного измерения диэлектрических характеристик. Она позволяет проводить продолжительные циклы тестирования без тепловых ограничений, что важно для масштабных проектов. Встроенные интерфейсы USB и Bluetooth, а также большой цветной дисплей упрощают работу и сбор данных.

В комплект поставки входят руководство по эксплуатации, набор тестовых проводов длиной 4,5 м, программное обеспечение HVA Control Center и кабель RS-232. Установка имеет два независимых заземляющих устройства и интегрированную систему защиты от внешнего напряжения до 12 кВ.

• Встроенный модуль TD для измерения тангенса угла диэлектрических потерь с высокой точностью;
• Поддержка режима MWT диагностики для комбинированного тестирования и оценки;
• Компактность и вес 36 кг при выходном напряжении до 45 кВ_пик;
• Переменное напряжение СНЧ (VLF) (синус и прямоугольник), постоянное DC напряжение;
• Ударопрочный, водонепроницаемый и пылезащищенный корпус (IP67);
• Высокая нагрузочная способность (до 10 мкФ при максимальной частоте 0,1 Гц);
• Встроенная автоматическая система выбора оптимальной тестовой частоты;
• Большой цветной дисплей для упрощения работы;
• Встроенные интерфейсы USB и Bluetooth;
• Два независимых заземляющих устройства (электронное автоматическое и механическое);
• Интегрированная система защиты от внешнего напряжения до 12 кВ;
• Продолжительный цикл тестирования без тепловых ограничений.
